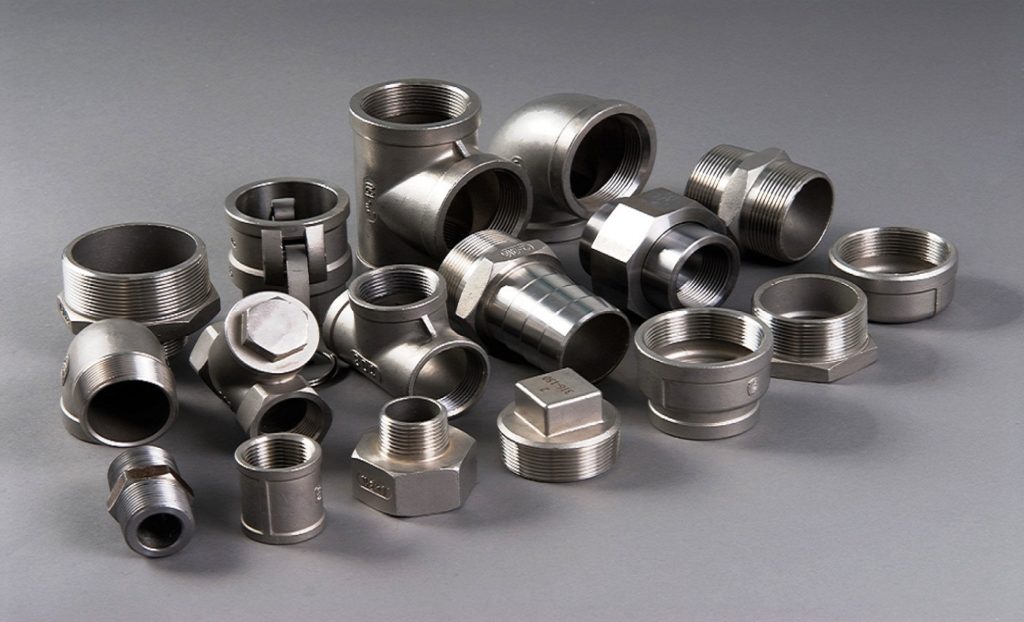

Разновидности фитингов из нержавеющей стали для пищевой промышленности

При монтаже любого трубопровода в пищевой промышленности не обойтись без соединительной арматуры. Для облегчения соединения различных элементов системы трубопроводов используют специальные арматурные изделия-фитинги.

Фитинг — специальная соединительная деталь трубопровода, которая устанавливается для разводки, поворота, перехода с труб одного диаметра на другой, отвода, для получения возможности демонтажа с целью обслуживания и чистки трубопровода, что необходимо в пищевой промышленности. Они могут использоваться и для ряда других целей, в том числе и перекрытия трубопровода

В пищевой промышленности чаще всего используются трубы и фитинги из нержавеющей стали. Это объясняется тем, что они имеют необходимые для пищевой промышленности качества:

  • полностью гигиеничны — исключают появление вредных бактерий, не подвержены трещинам и имеют гладкую поверхность,
  • не деформируются, устойчивы к высокому давлению потока,
  • экологичный материал — не выделяет вредных веществ для человека,
  • устойчивы к кислотным и щелочным средам,
  • долговечны и легко монтируются,
  • выдерживают различные высокие и низкие температуры.

Виды фитингов по цели применения

По цели применения и конструкции выделяют такие виды фитингов из нержавеющей стали:

  • крестовины,
  • переходники,
  • отводы, углы,
  • муфты,
  • фланцы,
  • заглушки,
  • тройники.

Отводы и углы применяются для изменения направления общего потока трубопровода, выглядит, как изогнутая труба от 45-до 120 градусов.

Муфтами соединяют трубы одного диаметра.

Тройники или крестовины используются для разделения общего потока трубопровода на два или три рукава.

Переходники соединяют трубы разных диаметров.

Фланцы — для крепления стыка труб с применением крепежных болтов. Используются в трубах больших диаметров.

Заглушки используются для герметичной заделки конца трубы.

Виды фитингов по способу крепления

По способу крепления нержавеющие фитинги бывают:

  • резьбовые (имеют нарезанную внутреннюю или внешнюю резьбу нержавеющую),
  • приварные (крепятся с помощью сварки),
  • обжимные фитинги из нержавеющей стали (соединяют без резьбы и сварки, состоит из тела и боковых гаек или шайб, с помощью одного или двух уплотнительных колец).

Резьбовые применяются там, где нужна частая чистка или промывка системы, дополнительный монтаж или периодическая разборка системы. Удобны и просты в монтаже.

Приварные дают надежное герметичное соединение, но практически исключают демонтаж. Бывают бесшовными (цельнолитыми) и сварными (из отдельных деталей).

Обжимные дают надежное герметичное соединение с возможностью многократного монтажа и демонтажа, особенно там, где системы находятся под высоким давлением.

Выделяют еще компрессионные фитинги, они, как резьбовые фитинги из нержавеющей стали, имеют резьбу, но оснащены дополнительно конусовидным торцом и накидной гайкой с уплотнителем.

Компания СТИЛ-СЕРВИС предлагает купить фитинги из нержавеющей стали для пищевой промышленности.
